ZSHO型氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重量輕、操作方便等優點，可廣泛地應用于石油、化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。
結構原理 :
O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。 執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。
原理：執行機構與閥用連接軸連接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，改變閥的流通面積，達到改變通過閥內介質流量目的。
Ø 主要技術參數和性能指標
1、ZSHO-16型氣動O形切斷閥使用溫度
2、主要材料：閥體：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50時為1Cr18Ni9Ti，65≤DN≤150時為2Cr1，DN200時為碳鋼
3、旋轉角度：0°~90°

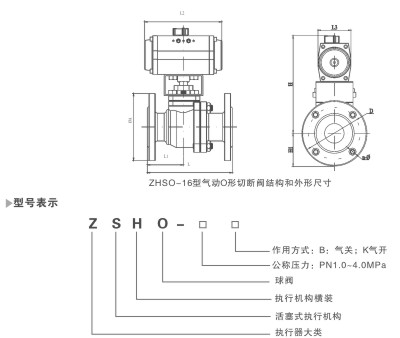

4、外形結構尺寸表
DN | φA | n-φ | L | L1 | L2 | L3 | H1 | H | 所配執行機構 | 額定流量系數Kv | |
15 | 95 | 65 | 4-φ14 | 130 | 84 | 155 | 83 | 47.5 | 280 | GTX.75 | 20 |
20 | 105 | 75 | 4-φ14 | 140 | 78 | 155 | 83 | 52.5 | 280 | GTX.75 | 38 |
25 | 115 | 85 | 4-φ14 | 150 | 85 | 155 | 83 | 57.5 | 280 | GTX.75 | 72 |
32 | 135 | 100 | 4-φ18 | 165 | 103 | 155 | 83 | 67.5 | 290 | GTX.75 | 93 |
40 | 145 | 110 | 4-φ18 | 180 | 118 | 155 | 83 | 72.5 | 290 | GTX.75 | 145 |
50 | 160 | 125 | 4-φ18 | 200 | 89 | 155 | 83 | 80 | 330 | GTX.75 | 230 |
65 | 180 | 145 | 4-φ18 | 220 | 100 | 216 | 120 | 90 | 400 | GTX.110 | 406 |
80 | 195 | 160 | 8-φ18 | 250 | 115 | 216 | 120 | 97.5 | 400 | GTX.110 | 576 |
100 | 215 | 180 | 8-φ18 | 280 | 135 | 290 | 137 | 107.5 | 465 | GTX.127 | 940 |
125 | 245 | 210 | 8-φ18 | 320 | 160 | 368 | 172 | 122.5 | 544 | GTX.160 | 1404 |
150 | 280 | 240 | 8-φ23 | 360 | 180 | 368 | 172 | 140 | 572 | GTX.160 | 2050 |
200 | 335 | 295 | 12-φ23 | 457 | 216 | 450 | 224 | 167.5 | 655 | GTX.210 | 3590 |
注：ZSHO-16氣動球閥法蘭距符合JB1686標準，法蘭連接尺寸按JB79-59標準。
Ø 安裝、使用和維護
1、 氣動球閥應垂直在水平管道上，使介質流向與閥上所指示箭頭方向一致。
2、 為保證使用安全，氣動球閥應加旁路管線。
3、 氣動球閥應安裝在便于操作和維修的地方。
4、 閥檢修時，對于球體、密封圈應重點檢查，如有破損應及時加以修復或調換，確保閥的正常使用。
5、 對于執行機構活塞密封環、輸出齒輪軸應認真檢查，如有損壞加以調換或涂以硫化銅潤滑脂。
Ø 訂貨須知
訂貨時必須注明下列內容：
1、 產品型號
2、 公稱壓力，公稱通徑
3、 流量系數
4、 所需附件（定位器、電磁閥、手輪等）
5、 其它特殊要求
