Z-DxS系列氣動執行機構是一種廣泛應于火力電站鍋爐二次風門調節的直行程氣動執行機構。它以壓縮空氣為動力能源，0.02-0.1MPa氣壓的控制信號進行線性調節，輸出直行程，操縱二次風門擋板。該執行器具有結構簡單、功能齊全、環境適應性強等優良特點，它可帶有信號反饋(輸出0.02-0.1MPa氣信號或4-20mA電流信號)、自鎖、行程開關控制(輸出接點信號)等多種功能，還可以應用于治金、化工、石油等工業部門。
一、工作原理：

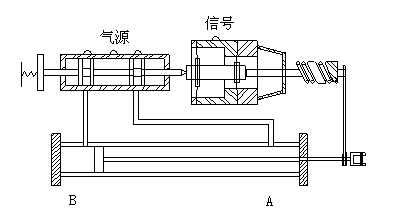

本執行器采用導閥式結構。在未輸入信號時，氣缸活塞處在B處底部，行程為零，當 0.02-0.1MPa信號輸入閥門定位器氣室時，由于氣室左右膜片有效面積大小的差異，形成左右的壓力差，使導向閥向左移動。氣源進入氣缸B室，A室排大氣，A、B室存在壓力差，推動活塞向前運行。這時彈簧牽引裝置被活塞帶動，彈簧被拉伸，當彈簧拉力和膜片氣室作用力平衡時，閥芯退回起始位置，關閉A、B兩室，活塞運動隨之停止。輸入信號的大小，決定閥門定位器氣室壓力差的大小，從而達到控制活塞桿的行程目的。根據所帶功能附件的不同，可分為普通型、自鎖型、反饋型、自鎖反饋型和帶行程開關型等五種型號。其中，反反饋和自鎖反饋型根據安裝位置的不同，又分有左型和右型兩大類。
二、構造特點
1、 采用導閥式定位器，休積小、性能可靠。
2、 帶自鎖閥可實現自鎖保護
三、主要技術參數
輸入信號 | 0.02-0.1MPa | 基本誤差 | ±1.5% |
操作壓力 | 0.35-0.85 MPa | 回差 | <1% |
工作溫度范圍 | -20-100℃ | 死區 | ≤0.6% |
相對溫度 | <95% | 靜態耗氣量 | ≤1600L/h |
全行程時間 | 見表2 | 工作行程、推力 | 見2 |
四、訂貨須知
本執行器可內置導向閥、自鎖閥、行程開關、閥位傳送器、其型號可以按控制要求、及安裝環境用戶自行選擇。在帶有自鎖或反饋的執行器則須注明左右型。如該執行器只需要開關狀態。則須配一三位五通的電磁閥，實現快速動作。
